En el diseño de planos se utilizan símbolos y abreviaciones de palabras que proporcionan información importante para comprender mejor los diseños de un proyecto
Dos de las abreviaciones que se pueden leer en los planos son N.P.T. y N.T.N.. Estas abreviaciones se pueden ver principalmente en las cotas de nivel
Veamos que significa N.P.T. y N.T.N. en los planos de arquitectura y como se pueden dibujar en los cortes y en las plantas
Qué significa N.P.T. en los planos
N.P.T. es la abreviación de “Nivel de Piso Terminado”, esta abreviación se usa en las cotas de nivel para indicar a que altura se encuentra un elemento en comparación con el nivel del piso terminado
En la siguiente imagen podrás ver un ejemplo de cómo se puede utilizar esta abreviación en las cotas de nivel de un corte
En el corte se puede ver que se indica a que altura va a estar el ventiluz, el alto de la puerta y la altura que tiene el espacio de la ducha
Qué significa N.T.N. en los planos
N.T.N. es la abreviación de “Nivel de Terreno Natural”
Las cotas de nivel que tienen escritas esta abreviación están indicando la diferencia de nivel que hay en un punto con respecto al nivel del terreno
En el corte de arriba pudimos ver una manera de representar las cotas de nivel con las abreviaciones, pero también hay otra forma de hacerlo, en la planta de un proyecto

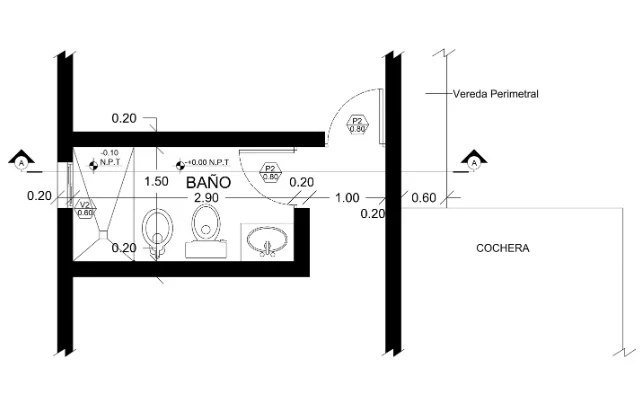

En la siguiente imagen se puede observar como se pueden dibujar las cotas de nivel en los cortes (izquierda) y en las plantas (derecha)
