Cuando observamos un objeto, lo podemos hacer de una o varias vistas, cada vista puede mostrar algo diferente del objeto
En este artículo veremos las 6 tipos de vistas que podemos graficar de un objeto en dibujo técnico para que luego nos sea más fácil poder identificar estas vistas en proyectos de construcción, como por ejemplo, las de una casa
Tipos de vistas de un objeto
Las 6 vistas de un objeto son las siguientes:
- Vista frontal
- Vista lateral derecha
- Vista posterior
- Vista lateral izquierda
- Vista superior
- Vista inferior
Vistas de un objeto: Ejemplo

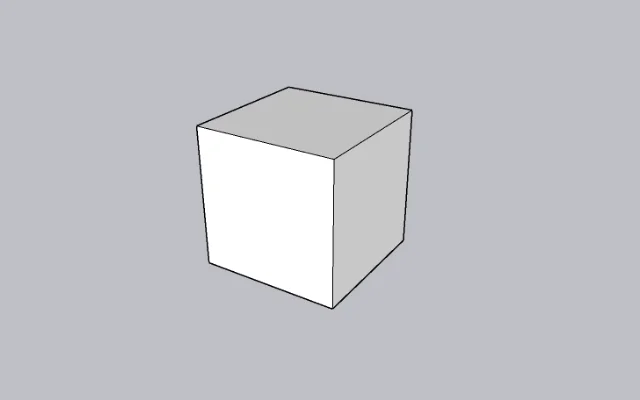

Veamos las vistas de un objeto, supongamos que tenga la forma de un cubo, como el que se ve en la siguiente imagen

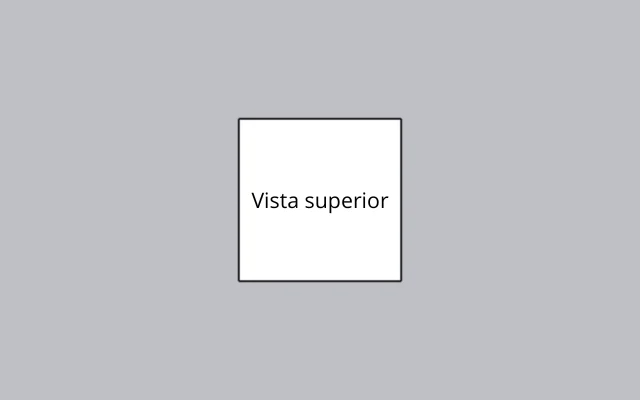

Si vemos al cubo desde arriba, se vería un cuadrado.. y esa sería la vista superior
Para conocer cuales son las otras vistas hay que tener definido o elegir cual es la vista frontal, y en base a esa vista podemos determinar las otras

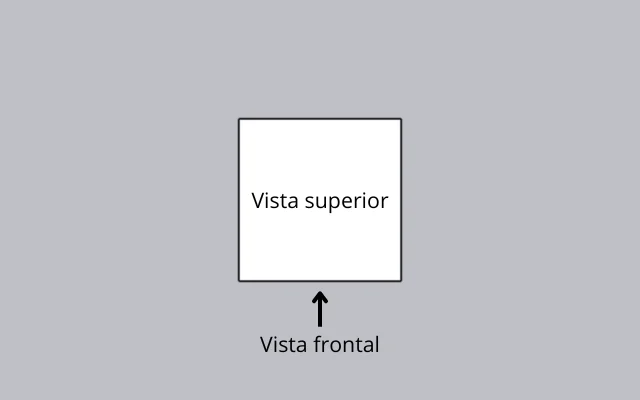

Supongamos que la vista frontal del cubo es la que se muestra en la siguiente imagen

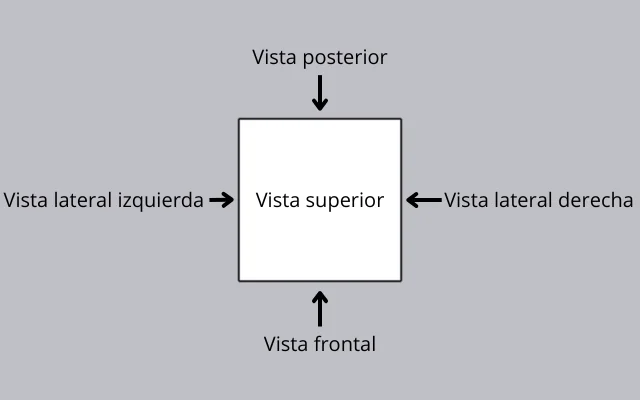

Teniendo en cuenta cual es la frontal, veamos como se designan las demás
En la ilustración no se puede ver la vista es la inferior debido a que es la que se encuentra en la parte de abajo del cubo
Algo que te puede ayudar es recordar lo siguiente: la vista opuesta a la superior es la inferior, la vista opuesta a la lateral derecha es la lateral izquierda y la vista opuesta a la frontal es la posterior. Pero recuerda que esto puede llegar a no aplicar para algunos objetos, sino que puede variar

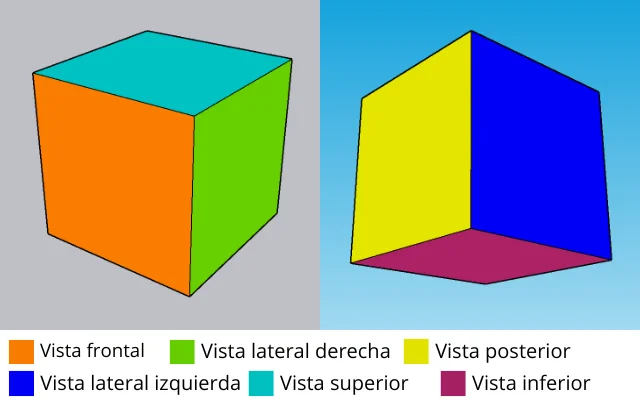

Para entender mejor cual es cada vista vamos a pintar a cada una con un color para identificarlas
Para dibujar las vistas de un objeto hay que hacer de cuenta que estamos parados al frente del objeto desde una de las vistas y representar en el dibujo lo que se puede observar. Para esto es importante concentrarse y pensar bien lo que hay que dibujar
